如何让数据在动画中实现精准可视化？

2025-9-16

来源:未知

点击数: 999 作者:未知

在工程宣传三维动画中实现数据精准可视化，核心是解决 “数据抽象化” 与 “视觉具象化” 的矛盾 —— 既要严格遵循数据真实性，又要通过适配场景的视觉设计，让受众快速理解数据含义、感知数据价值。需从 “数据筛选、视觉适配、动态交互、场景融合” 四个维度构建体系，避免单纯的数字堆砌或脱离实际的视觉炫技。以下是具体落地路径：

一、先做 “数据筛选”：聚焦核心，剔除冗余，确保 “精准的前提是有用”
数据可视化的第一步不是设计，而是明确 “哪些数据需要可视化”。工程场景中数据繁杂（如尺寸、参数、效率、质量、监测值等），需优先筛选 “与动画核心目标强关联、能体现工程专业性或优势” 的关键数据，避免信息过载。

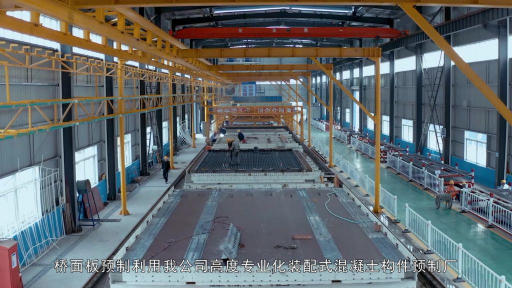

按 “场景目标” 筛选数据：若动画场景是 “预制梁生产”，核心数据应聚焦 “质量控制” 与 “效率优势”，如 “钢筋间距误差（±3mm）、混凝土强度（C50，28 天抗压强度≥50MPa）、单梁生产周期（8 小时，较传统工艺缩短 40%）”；若场景是 “大体积混凝土温控”，则需筛选 “内部最高温度（≤60℃）、内外温差（≤25℃）、降温速率（≤2℃/ 天）” 等监测类数据，而非无关的 “混凝土拌合站功率” 等次要信息。

标注数据 “来源与标准”：精准性需有依据支撑，所有可视化数据必须标注 “数据来源” 或 “对应的行业标准”，避免模糊表述。例如展示 “桩基垂直度误差≤1%” 时，需补充 “符合《建筑桩基技术规范》（JGJ 94-2008）要求”；展示 “钢结构焊接合格率 100%” 时，标注 “检测依据：GB/T 11345-2022《焊缝无损检测超声检测技术、检测等级和评定》”，让数据更具可信度。

二、再做 “视觉适配”：按数据类型匹配专属可视化形式，避免 “一刀切”
不同类型的工程数据（如数值型、对比型、趋势型、范围型），需匹配不同的视觉载体，才能让数据含义更直观。错误的视觉形式会导致数据解读偏差，例如用 “饼图” 展示 “施工进度趋势” 就会完全偏离数据本质。

数据类型核心特点适配视觉形式工程场景示例
数值型数据单一、关键的精准数值悬浮数字标签（搭配单位）、动态计数器钢箱梁自重 “1200kN”、桩长 “75m”
对比型数据需体现 “差异” 或 “优势” 双栏对比图、进度条对比、动态柱状图传统工艺 vs 创新工艺的 “工期对比（180 天 vs90 天）”
趋势型数据需体现 “变化规律” 动态折线图、面积图（带时间轴）大体积混凝土 “72 小时温度变化曲线”
范围型数据需体现 “达标区间” 或 “限值” 带阈值线的仪表盘、区间色块标注、雷达图预应力张拉 “控制力范围（1860MPa±1%）”
位置型数据需关联 “空间坐标” 3D 模型叠加坐标标注、热力图、区域高亮隧道施工 “掌子面推进坐标（X:2568m,Y:1324m）”

例如在 “智慧工地监测” 场景中，展示 “塔吊力矩监测” 数据时，若直接标注 “当前力矩：85%”，受众难以感知风险；若改用 “仪表盘” 形式 —— 蓝色扇形代表当前值（85%），红色扇形标注 “预警阈值（100%）”，并搭配 “力矩实时变化的动态指针”，受众能瞬间判断 “当前处于安全区间，接近预警值”，数据传递效率大幅提升。

三、强化 “动态交互”：让数据 “活” 起来，从 “被动看” 到 “主动懂”
静态的数据可视化容易让受众产生 “信息疲劳”，工程动画需通过 “动态效果 + 场景联动”，让数据与三维模型、施工过程深度绑定，形成 “数据变化→场景响应” 的闭环，让受众在动态中理解数据含义。

数据动态与施工动作同步：例如展示 “旋挖钻机成孔” 时，钻机每钻进 1m，画面侧边的 “深度计数器” 同步从 0 跳至 1、2…75m（对应桩长），同时 “垂直度监测仪” 的指针随钻机姿态微调（始终保持在 “≤1% 误差” 的绿色区间内）；当遇到砂层地层时，“钻进速度数据” 从 “1.5m/h” 降至 “0.8m/h”，并弹出提示 “砂层易塌孔，降低钻进速度以保障成孔质量”，让数据变化与施工逻辑形成因果关联。

添加 “交互式数据详情”：对于非核心但需补充的细节数据，可设计 “点击触发” 的交互效果。例如动画中展示 “预制梁钢筋骨架” 时，默认只显示 “主筋直径 Φ32mm” 的核心数据；当受众点击钢筋模型时，弹出 “详细数据面板”——“箍筋间距 150mm、钢筋保护层厚度 35mm、焊接接头抗拉强度≥540MPa”，既保证主视觉简洁，又满足专业受众的深度需求（注：若为线性播放动画，可通过 “镜头聚焦 + 数据弹窗” 模拟交互效果）。

四、注重 “场景融合”：让数据 “藏” 在场景里，而非 “贴” 在画面上
生硬的 “数据悬浮窗” 会破坏动画的场景沉浸感，精准可视化需让数据与三维场景、环境氛围自然融合，成为场景的 “有机组成部分”，而非独立的 “信息补丁”。

利用 “工程设备自带界面” 呈现数据：工程场景中的设备（如拌合站操作台、塔吊控制室、监测终端）本身就有数据显示界面，可将动画数据嵌入这些 “原生界面” 中。例如展示 “HZS180 拌合站运作” 时，不在画面角落单独放数据，而是通过 “镜头切至拌合站操作台屏幕” 的视角，呈现屏幕上的动态数据 ——“砂石含水率 3.2%→自动调整水泥用量至 320kg/m³、拌合时间 95 秒（符合规范≥90 秒）、混凝土出机温度 28℃”，既符合现实逻辑，又让数据呈现更自然。

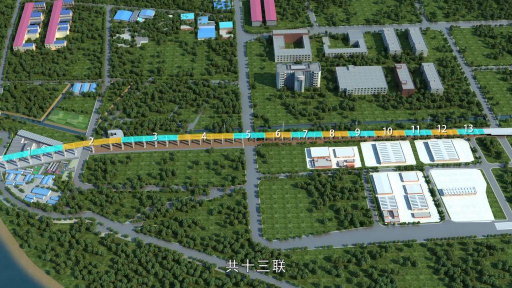

用 “场景元素” 替代 “纯数字”：对于部分数据，可通过三维模型的比例关系或视觉元素间接呈现，避免数字的冰冷感。例如展示 “钢箱梁与桥墩的连接精度” 时，除了标注 “对接误差≤2mm”，还可在对接缝隙处放置一个 “2mm 厚的硬币模型”（硬币与缝隙等宽），让受众通过 “硬币与缝隙的视觉对比”，直观感知 “2mm 误差” 的精准度；展示 “施工进度” 时，用 “动态填充的三维进度条”（如桥墩浇筑高度随进度从 0 填充至设计高度）替代传统的 “百分比数字”，让数据与场景实体完全绑定。

通过以上路径，数据不再是动画中的 “附加信息”，而是能 “说话” 的 “专业语言”—— 既精准传递工程的技术参数、质量标准、效率优势，又让不同知识背景的受众（从甲方决策者到一线工程师）都能快速理解，真正实现 “数据可视化” 为 “工程专业性背书” 的核心目标。
